焊裝夾具是焊接作業中用于固定工件、確保焊接精度的關鍵工具，其正確使用直接影響焊接質量和安全性。以下從使用技巧和注意事項兩方面進行詳細說明，幫助您高效、安全地操作：
一、使用技巧
1. 夾具安裝與調試
- 基礎穩固
夾具需安裝在平整、剛性強的基座上（如焊接平臺或工裝臺），安裝前用水平儀校準，避免因傾斜導致工件偏移。
- 定位精準
使用定位銷、基準面或激光校準工具精確對齊夾具的定位機構，確保工件放入后與圖紙要求的位置誤差≤0.5mm（根據工藝需求調整）。
- 夾緊力控制
液壓或氣動夾具需調節壓力閥，使夾緊力既能固定工件又不造成變形（例如薄板件建議壓力≤2MPa）。手動夾具需均勻施力，避免局部過緊。
2. 工件固定優化
- 分步夾緊
復雜工件采用“先定位后夾緊”原則：先固定主定位點（如孔或基準邊），再逐步鎖緊輔助夾爪。
- 支撐防變形
對易變形部位（如長焊縫兩側）增加可調式支撐桿或磁性墊塊，分散焊接應力。例如焊接箱體時，可在內部加裝伸縮撐桿。
- 輔助工具搭配
使用快速夾鉗、C型鉗臨時固定小件，或配合真空吸盤固定非磁性材料（如鋁合金）。
3. 焊接過程控制
- 焊接順序規劃
對稱結構采用對稱焊接（如從中間向兩端交替焊接），減少熱變形。多夾具工位可同步焊接，但需避免熱量集中。
- 防飛濺保護
在夾具接觸面噴涂防飛濺劑（如硅基噴霧），或在關鍵部位貼耐高溫膠帶（如陶瓷纖維膠帶），便于后期清理。
- 實時監測
使用間隙尺或塞規在焊接過程中抽查關鍵尺寸（如搭接間隙），及時調整夾具。

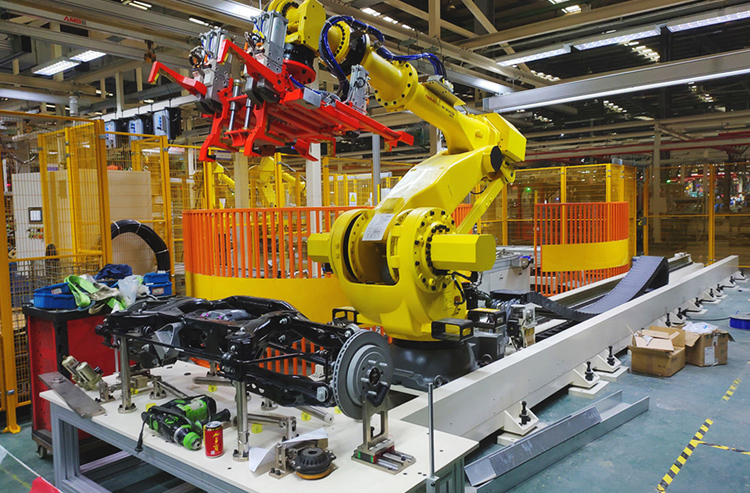

汽車焊裝夾具
二、注意事項
1. 安全操作規范
- 個人防護
必須佩戴焊接面罩（推薦自動變光型）、防火手套、防砸鞋，避免火花飛濺或工件掉落傷害。
- 設備檢查
每日使用前檢查夾具的氣管/液壓管是否漏氣漏油，確認定位銷無磨損，夾爪無裂紋（重點檢查高頻使用部位）。
- 緊急處理
若工件卡死在夾具中，立即關閉動力源（如氣閥），用銅錘輕敲松動部位，嚴禁強行撬動導致定位失效。
2. 夾具維護要點
- 清潔與潤滑
每天作業后清理焊渣和飛濺物（用銅刷或專用鏟刀），滑動部件（如導軌、螺桿）每周加注高溫潤滑脂（如二硫化鉬脂）。
- 防銹處理
在潮濕環境中，非不銹鋼夾具表面需定期涂抹防銹油，或使用VCI氣相防銹紙包裹存儲。
- 易損件更換
定位銷、彈簧夾頭等每3-6個月檢查磨損量，若直徑磨損超過0.1mm需更換，避免累計誤差。
3. 工藝適配性管理
- 工件匹配性
不同型號工件需更換專用夾具模塊（如快換式定位塊），禁止強行裝夾不匹配的工件。
- 熱變形補償
對長焊縫或高熱量輸入工藝，可預設反變形量（如預留0.5°~1°傾斜角），或在夾具中集成水冷系統降溫。
- 環境控制
避免在溫度劇烈波動（如＞±10℃/天）或粉塵濃度高的環境中使用，否則可能影響定位精度。
三、常見問題解決
- 問題1：焊接后工件尺寸超差
→ 檢查夾具定位銷是否松動，或工件因熱變形脫離定位面，可增加輔助壓緊點。
- 問題2：夾具開合不順暢
→ 清理導軌異物并潤滑，若為氣動夾具需檢查氣缸是否內漏（氣壓下降過快表明需更換密封圈）。
- 問題3：頻繁出現虛焊/錯位
→ 可能是夾具剛性不足導致振動，需加固基座或改用鑄鋼材質夾具。
總結：焊裝夾具的高效使用依賴于精準調試、規范操作和定期維護。建議建立《夾具點檢表》，記錄每次使用的壓力值、磨損情況等數據，結合焊接質量反饋持續優化工藝。對于復雜工件，可先通過3D模擬軟件（如DELMIA）驗證夾具設計合理性，減少試錯成本。
|
